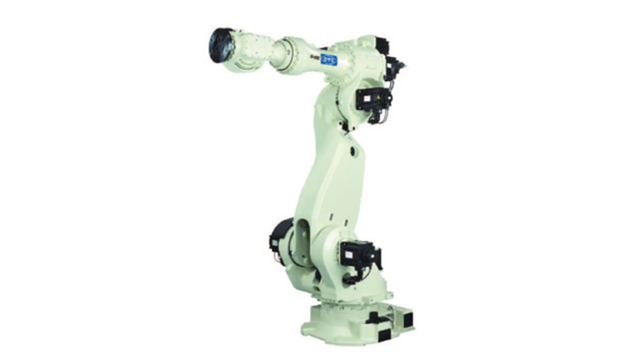

| 型號 | NV280L | |
| 構造 |
垂直多關節型 |
|
| 軸數 | 6軸 | |
| 負載 | 280kg | |
| 重復定位精度 | ±0.2mm | |
| 驅動方法 |
AC伺服馬達 |
|
| 驅動容量 | 30KW | |
| 位置反饋 |
絕對值編碼器 |
|
| 動作范圍 | 基本軸J1（旋轉） | ±180° |
| 基本軸J2（前后） | -100°~+40° | |
| 基本軸J7（旋轉） |
- |
|
| 基本軸J3（上下） | -147°~+130° | |
| 手臂軸J4（回轉） | ±360° | |
| 手臂軸J5（擺動） | ±125° | |
| 手臂軸J6（扭轉） | ±360° | |
| 最大速度 | 基本軸J1（旋轉） | 1.83rad/s {105°/s} |
| 基本軸J2（前后） | 1.83rad/s {105°/s} | |
| 基本軸J7（旋轉） |
- |
|
| 基本軸J3（上下） | 1.66rad/s {95°/s} | |
| 手臂軸J4(回轉） | 2.09rad/s {120°/s} | |
| 手臂軸J5（擺動） | 2.09rad/s {120°/s} | |
| 手臂軸J6（扭轉） | 3.49rad/s {200°/s} | |
| 荷載能力 | 允許扭矩J4（回轉） | 1921N·m |
| 允許扭矩J5（擺動） | 1921N·m | |
| 允許扭矩J6（扭轉） | 988N·m | |
| 允許慣性矩J4（回轉） | 400kg·m2 | |
| 允許慣性矩J5（擺動） | 400kg·m2 | |
| 允許慣性矩J6（扭轉） | 250kg·m2 | |
|
機器人動作范圍截面面積 |
8.72m2x360° |
|
|
周圍溫度·濕度 |
溫度：0~45℃、濕度： 20~80%RH （無結露） |
|
|
本體重量 |
1660kg |
|
|
第3軸可載能力 |
最大25kg |
|
|
安裝方式 |
地面 |
|
| 本體顏色 |
白色（芒賽爾色標10GY9/1） |
|
| 防護等級 |
手腕軸：IP67P基本軸：IP54P相當 |
|
